| Vrsta vlakana: | G657A1 | Materijal kabela: | LSZH |
|---|---|---|---|
| Broj vlakana: | 8 Vlakna | poljski tip: | APC / UPC |
| Boja kabela: | Žuta boja | Vrsta priključka: | Nissin MPO Male, LC |
| Visoko svjetlo: |
30mm ventilatorski izlazni kabel, LSZH materijal ventilatorski izlazni kabel, Duplex Mpo na Lc kabel |
||
8C MPO ventilatorski kabel patch kabel Nissin MPO - LC duplex s G657A LSZH single mode 30mm kabelom
Multifiber MPO-LC fanout patch kabel završava s 8 jezgri originalnog Nissin muškog jednomodnog MPO konektora i standardnim dvostrukim LC konektorima, koji se naširoko koriste u kabliranju podatkovnih centara i telekomunikacijama.
Značajke
◆ Opcije polariteta su tip A, B ili C
◆ 100% 3D interferometar prošao s podacima koji se mogu pratiti
◆ Polirani tip MPO sučelja jednog načina rada je PC kao zadani
◆ Potpuno usklađen s IEC standardom, YD/T standardom
◆ OEM/ODM dostupan
Primjena
◆ Premosni spoj
◆ Kabliranje podatkovnog centra
◆ MPO kasete, regali
◆ Telekomunikacije s optičkim vlaknima
◆ 40G, 100G i QSFP primopredajnik
Specifikacija
1. Radna temperatura i temperatura skladištenja
| Parametri | Min | Maks | Jedinica | |
| 1 | Radna temperatura | -40 | 70 | stupanj |
| 2 | Temperatura skladištenja | -40 | 70 | stupanj |
2. Optička izvedba
| Artikal | Parametri | ||||
| MPO/MTP® konektor | SM (1310nm/1550nm) | MM (850nm) | |||
| Standard | Mali gubitak | Standard | Mali gubitak | ||
| Insercijski gubitak | Tipično | 0.5 dB | 0.2 dB | 0.5 dB | 0.2 dB |
| Maksimum | 0.7 dB | 0.35 dB | 0.7 dB | 0.35 dB | |
| Povratni gubitak | >=60dB za APC | -- | |||
| >=40dB za računalo | >=20dB za računalo | ||||
| Muško Žensko | Muški: s pribadačom; Žensko: bez pribadače | ||||
| LC/FC/SC konektor | ||||
| Artikal | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL(dB) | 850nm IL(dB) | 850nm RL(dB) | |
| PC | <=0.2 | >=50 | <=0.3 | >=25 |
| Oklopni transporter | <=0.3 | >=60 | N/A | N/A |
3. Geometrijski parametri
| MT | ||||
| Mjerenje | Ograničenja prolaza/padanja | |||
| Parametri | Min | Maks | ||
| Polumjer zakrivljenosti | Dugi Axel | 2000 mm |
∞ |
|
| Kratki Axel | 50 mm |
∞ |
||
| Kut | Dugi Axel | -0.2 stupnja | 0.2 stupnja | |
| Kratki Axel | Oklopni transporter | 7,8 stupnjeva | 8,2 stupnja | |
| PC | -0.2 stupnja | 0.2 stupnja | ||
| Visina vlakana | 1000nm | 3000nm | ||
| Različita visina vlakana | N/A | 500 nm | ||
| Visina susjednog vlakna | N/A | 300 nm | ||
| Dužina prstena | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Artikal | Prošao/Pao | |
| Parametri | Min | Maks |
| FC ROC | 10.00mm | 25.00mm |
| LC ROC | 7.00mm | 25.00mm |
| Visina vlakana | -100.00nm | 50.00nm |
| Vrhunski pomak | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Artikal | Prošao/Pao | |
| Parametri | Min | Maks |
| ROC | 5.0mm | 12.00mm |
| Visina vlakana | {{0}}.0nm | 50.0nm |
| Vrhunski pomak | 0.00μm | 50.00μm |
| APC kut | 7.700 stupnjeva | 8.300 stupnjeva |
| Greška ključa | -0.500 stupnjeva | 0.500 stupnjeva |
4. Detalj konektora
Prednosti proizvoda
◆ Prošli smo mnoge provjere sustava kvalitete, poput ISO, RoHS; i prošao Audiciju dobavljača ključnog klijenta.
◆ Imamo visok proizvodni kapacitet. Standardni kapacitet patch kabela je 15,000 konektora/dan, a kapacitet MT proizvoda je 3000 konektora/dan.
◆ Naš standard testiranja je vrlo strog. Svaki kabel je testiran pojedinačno u našoj proizvodnoj liniji, kao i 100% testiran od strane QC odjela.
◆ Naša usluga je kvalificirana. Inzistiramo na odgovornoj i stručnoj usluzi za svakog kupca.

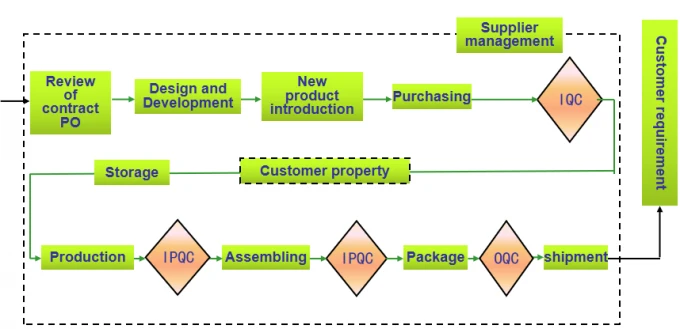

ORC QC Chat tijeka procesa
Pitanja
1. P: Kako možete testirati skakač s jednim modom?
O: Naši jednomodni patch kabeli testirani su za inspekciju na kraju, jednomodno IL i RL testiranje.
2. P: Jesu li ovi kabeli kompatibilni s raznim modulima?
O: Da, LC kabeli mogu biti kompatibilni sa SFP, SFP+(BIDI SFP+), XFP, SC kabeli mogu biti kompatibilni sa BIDI SFP, GBIC, X2 i XENPAK.
3. P: Koje je vaše prosječno vrijeme isporuke?
O: Naše vrijeme isporuke kontrolira se u roku od 5 radnih dana za obične proizvode. Za MT proizvode, naš kapacitet je 3000 konektora dnevno.
4. P: Možete li proizvoditi prema uzorcima koje vam šaljemo?
O: Naravno, možemo proizvoditi prema vašim uzorcima ili tehničkim crtežima.
